三菱 FX 系列 PLC 如何根據指示燈判斷故障

1.面板上 POWER 燈不亮? 主機,I/O 擴充機座,I/O 擴充模塊,特殊模塊之正面均有一個"POWER"之 LED 指示燈, 當主機通上電源時,LED 之綠色燈亮.若主機通上電源后,此指示燈不亮,此時,請將"2 4+"端子之配線拔出,若指示燈正常亮起,表示 FX2 之 DC 負載過大,此種情況下,請不 要使用 FX2"24+"端子之 DC 電源,請另行準備 DC24V 電源供應器. 若將"24+"端子之配線拔出后,指示燈仍然不亮,有可能 PLC 內部保險絲己經燒斷,此時 請您與我們各地營業所聯絡,我們將盡快為您處理.

2.POWER 燈呈閃爍狀態? 假若 POWER 燈呈閃爍狀態,很有可能是"24+"端子與"COM"端子短路,請將"24+"端子 之配線拔出,若是指示燈回復正常,那請檢查您的線路.若指示燈依然閃爍,那很可能 PL C 內的 POWER 板己經故障, 請您將該部 PLC 送回我們各地營業所, 我們將盡快為您處理.

3."BATTV"LED 燈亮 當這個紅色 LED 燈亮時,表 PLC 內的鋰電池壽命己經快結束了(約剩一個月),此時請盡快 更換新的鋰電池,以免 PLC 內的程序(當使用 RAM 時)自動消失. 假若更換新的鋰電池之后,此 LED 燈仍然亮著,那很可能此部 PLC 的 CPU 板己經故障, 請您將該部 PLC 送回我們各地營業所,我們會盡快為您處理.

4."PROGE"LED 燈閃爍 一般來說,當此紅色 LED 燈閃時,大部份是程序回路不合理的情況較多,另一原因亦有可 能是參數設定出錯, 或者是外來之噪聲干擾導致程序內容產生變化. 若您是使用掌上型書寫 器(FX-20P-E)建議您檢查 D8004,再依 D8004 的內容檢查 D8060～D8069,從 D806 0～D8069 中可得到一個數據,此為偵錯號碼.欲知偵錯號碼內容,請參閱"三菱可程序控 制器編程手冊!

5."CPUE"LED 燈亮 當"CPUE"LED 燈亮時,

有可能是以下幾種原因所造成:

1.PLC 內部有導電性的粉塵侵入
2.PLC 的掃瞄時超過 100ms 以上(檢查 D8012 即可知道最長執行時間)
3.通電中,將 RAM/EPROM/EEPROM 記憶卡匣拔下.
4.PLC 附近有噪聲干擾 若排除上述的問題,而"CPUE"LED 燈仍然亮著的話,此部 PLC 可能真的故障了,建議 您將它送回來給我們,讓我們來幫您找出它的病因.



一臺三菱FX系列PLC開機面板指示燈反應，初步判斷為電源損壞。打開機檢查，發現電源燒壞，估計只是電源燒壞比較容易修，整流橋后濾波電解電容已炸開，保險絲燒得發黑，用萬用表檢查，炸開的濾波電容已短路。保險絲開路，逐個查其它元件未發現有燒壞，更換保險絲和濾波電解電容后通電，測各組電源都已正常，裝好正臺機，通電電源指示燈亮，將輸入點與公共端短路，輸入點燈亮，輸出對應點燈也亮，基本正常。

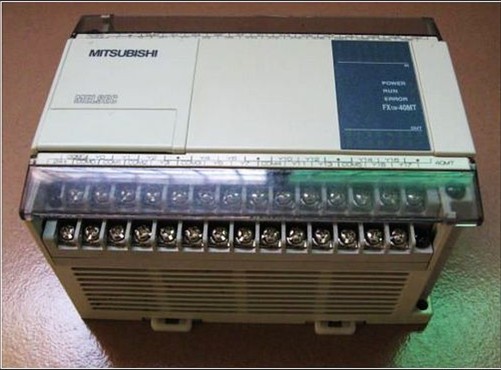

三菱FXPLC的特點　　

三菱FXPLC是小形化，高速度，高性能和所有方面都是相當FX系列中最高檔次的超小程序裝置，除輸入出16～25點的獨立用途外，還可以適用于多個基本組件間的連接，模擬控制，定位控制等特殊用途，是一套可以滿足多樣化廣泛需要的PLC。

特點

　　--系統配置即固定又靈活；

　　--編程簡單；

　　--備有可自由選擇，豐富的品種；

　　--令人放心的高性能；

　　--高速運算；

　　--使用于多種特殊用途；

　　--外部機器通訊簡單化；

　　--共同的外部設備。



三菱PLC的應用領域，最初，三菱PLC主要用于開關量的邏輯控制。隨著PLC技術的進步，它的應用領域不斷擴大        英成機電專業三菱PLC銷售 維修
