1、s7-200

針對低性能要求的摸塊化小控制系統，它最多可有7個模塊的擴展能力，在模塊中集成背板總線，它的網絡聯接有rs-485通訊接口和profibus兩種，可通過編程器pg訪問所有模塊，帶有電源、cpu和i/o的一體化單元設備。其中的擴展模塊有以下幾種
數字量輸入模塊 24vdc和120/230vac；數字量輸出 24vdc和繼電器；模擬量輸入模塊  電壓、電流、電阻和熱電偶；模擬量輸出模塊  電壓和電流。還有一個比較特殊的模塊-通訊處理器  該塊的功能是可以把s7-200作為主站連接到as-接口（傳感器和執行器接口），通過as-接口的從站可以控制多達248個設備，這樣就可以顯著的擴展s7-200的輸入和輸出點數。

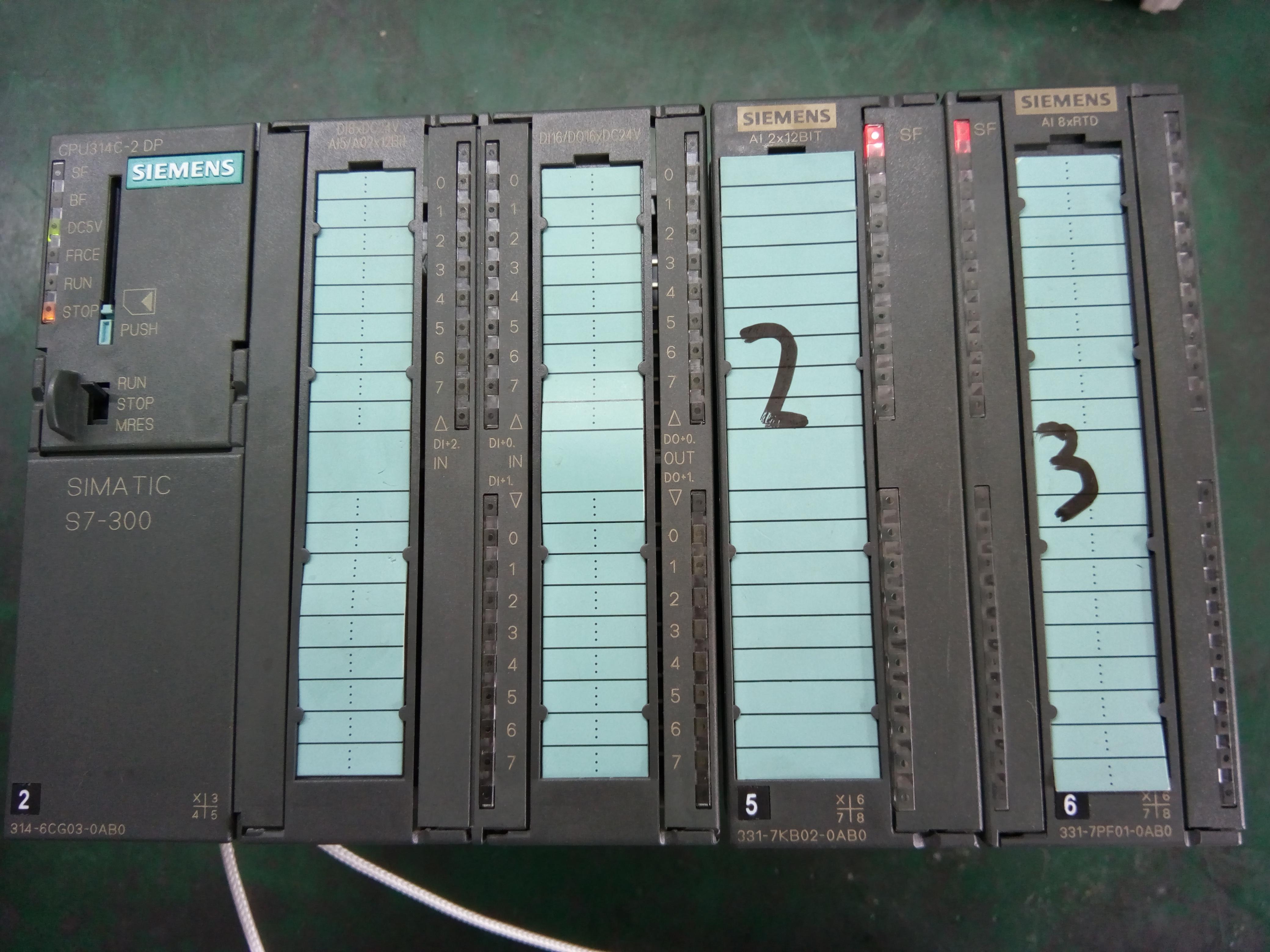

2、s7-300

相比較s7-200，s7-300針對的是中小系統，他的模塊可以擴展多達32個模塊，背板總線也在模塊內集成，它的網絡連接已比較成熟和流行，有mpi、工業以太網，使通訊和編程變得簡單，選擇性也比較多，并可借助工具進行組態和設置參數。s7-300的模塊稍微多一點，除了信號模塊和200的em模塊同類型之外，它還有接口模塊 用來進行多層組態，把總線從一層傳到另一層；占位模塊 為沒有設置參數的信號模塊保留一個插槽或?yàn)橐院蟀惭b的接口模塊保留一個插槽；功能模塊 執行特殊功能，如計數、定位、閉環控制相當于對cpu功能的一個擴展或補充；通訊處理器 提供點對點連接、profibus和工業以太網。針對cpu設計模式選擇器有：mres=模塊復位功能；stop=停止模式，程序不執行；run=程序執行，編程器只讀操作；run-p=程序執行，編程器可讀寫操作。狀態指示器：sf，batf=電池故障；dc5v=內部5vdc電壓指示；frce=表示至少有一個輸入或輸出被強制；run=當cpu啟動時閃爍，在運行模式下常亮；stop=在停止模式下常亮，有存儲器復位請求時慢速閃爍，正在執行復位時快速閃爍。mpi接口用來連接到編程設備或其它設備，dp接口用來直接連接到分布式i/o。
